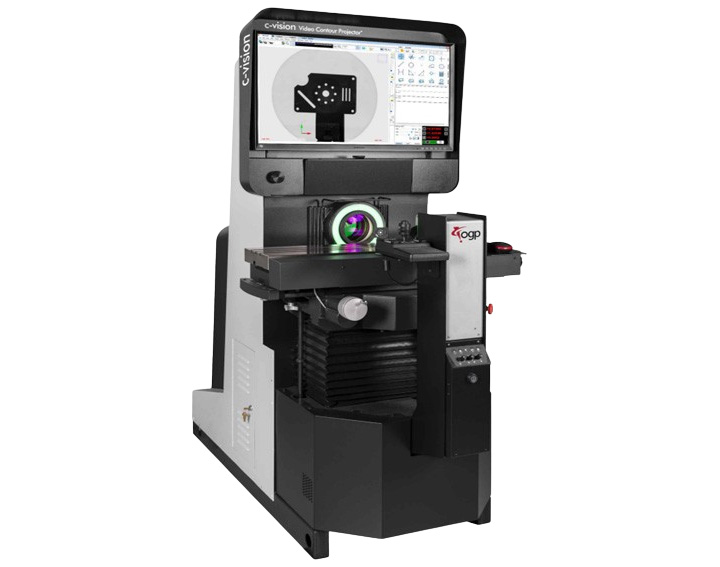

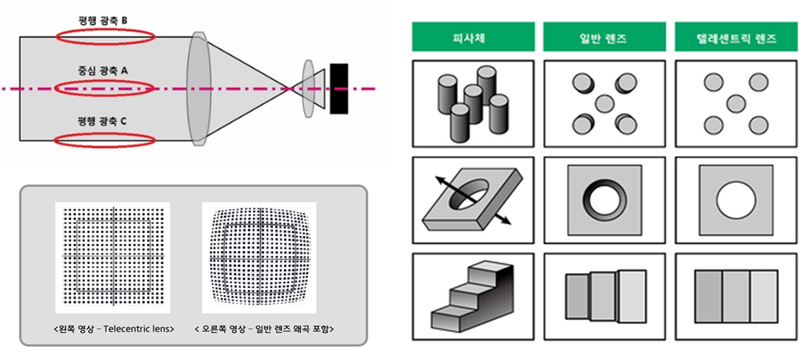

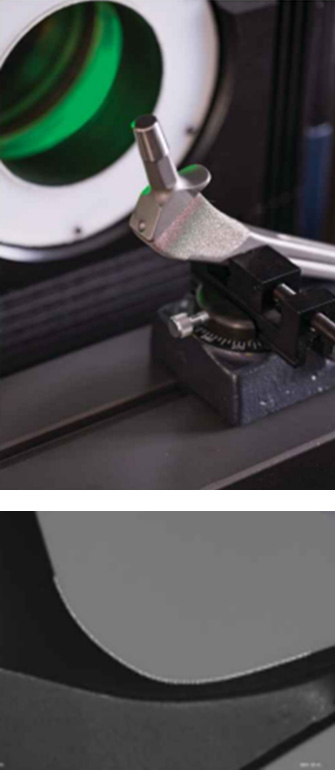

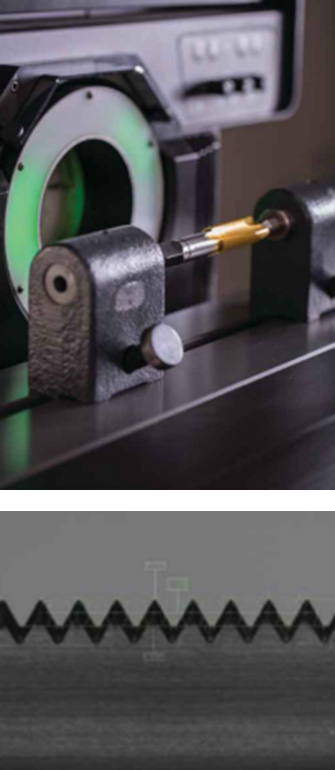

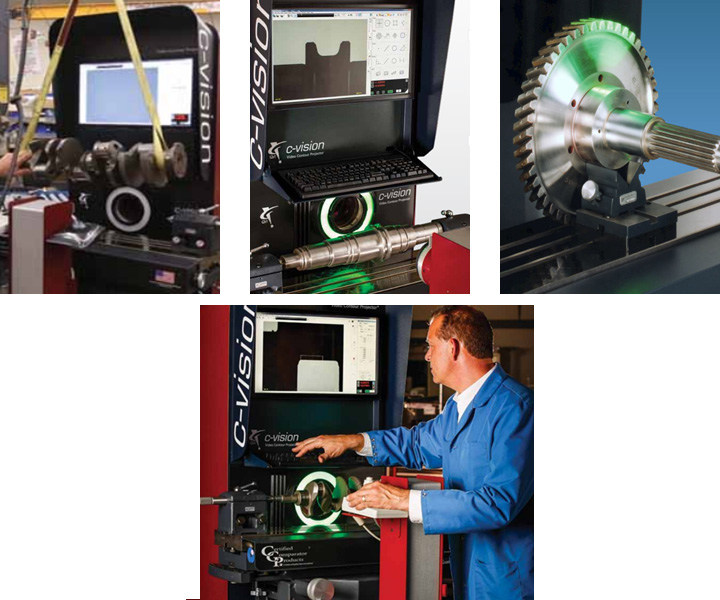

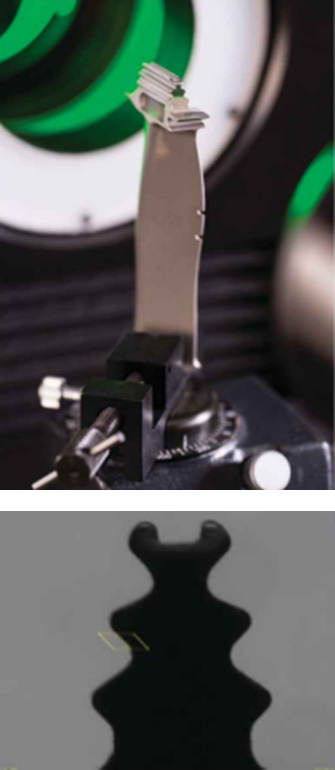

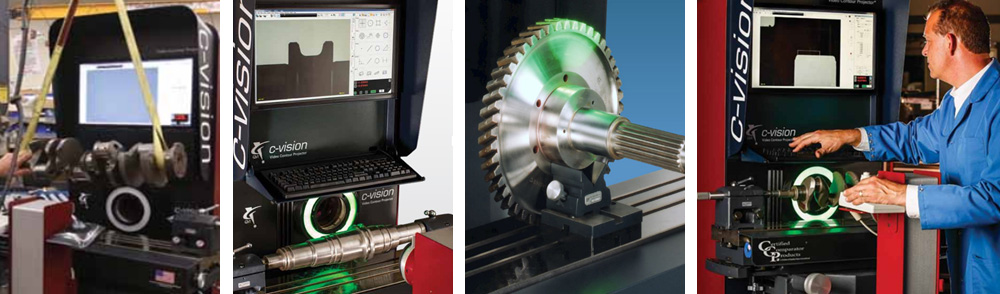

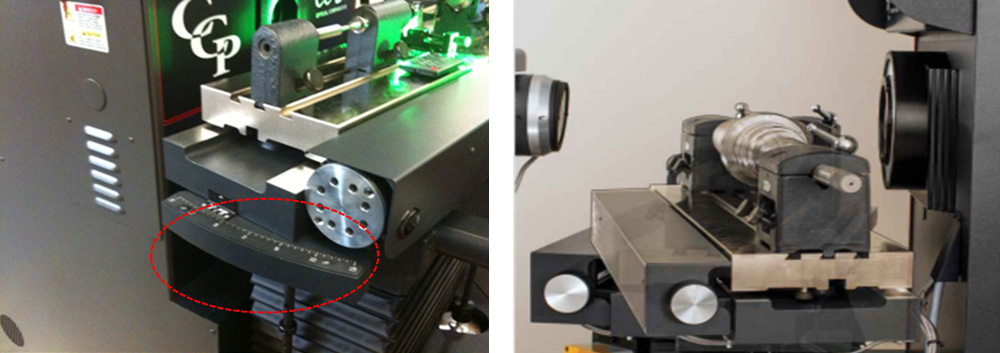

C-Vision 시스템은 OGP 전용 렌즈를 사용하며, 전체 시야에서 빛의 굴절 오차를 최소화하는 텔레센트릭 설계를 적용하였습니다.

이를 통해 초점 위치가 일부 변하더라도 이미지 크기가 변하지 않아 측정의 일관성을 극대화합니다.

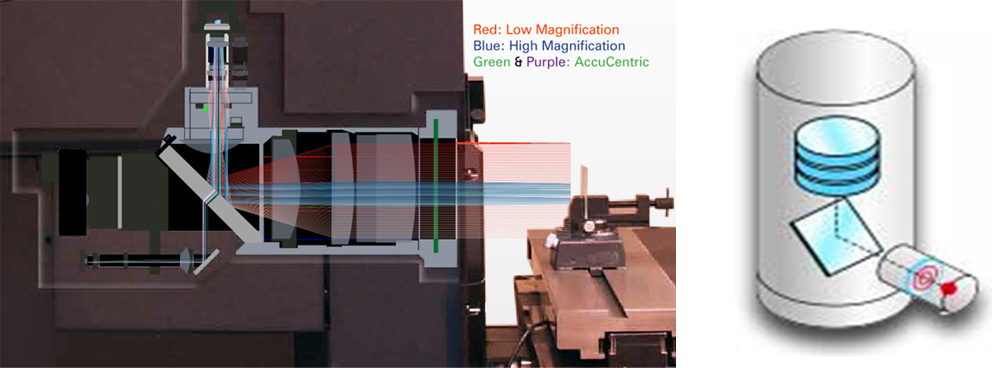

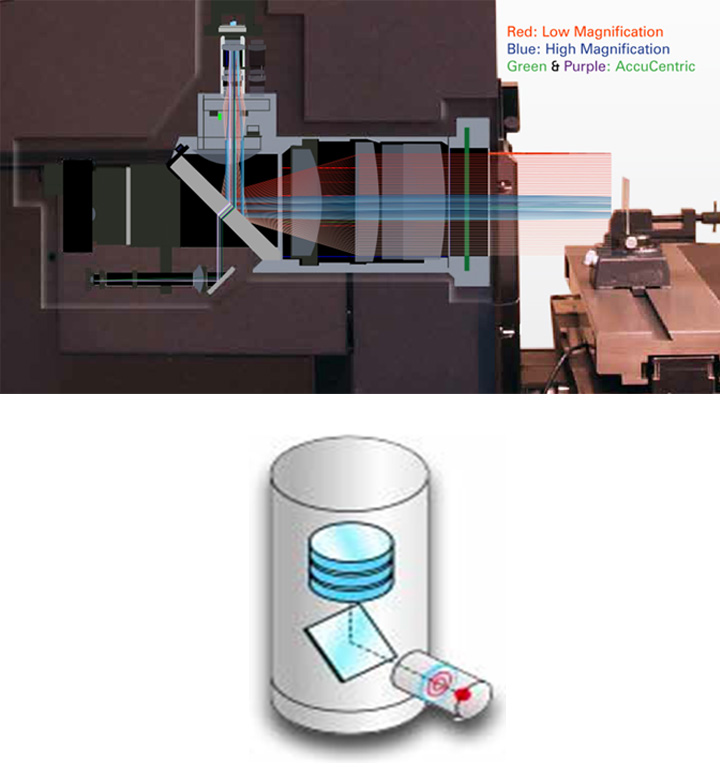

버튼 터치 한 번으로 저배율과 고배율이 즉시 전환되며, OGP 특허 기술인 AccuCentric®을 통해 배율 변경 시에도 중심점이 자동으로 보정됩니다.

이를 통해 별도의 보정 작업 없이 즉시 정밀 측정이 가능합니다.

또한 한 대의 장비에서 저배율로 넓은 범위를 관찰하고 고배율로 정밀 측정을 동시에 수행할 수 있어 사용 편의성을 극대화합니다.

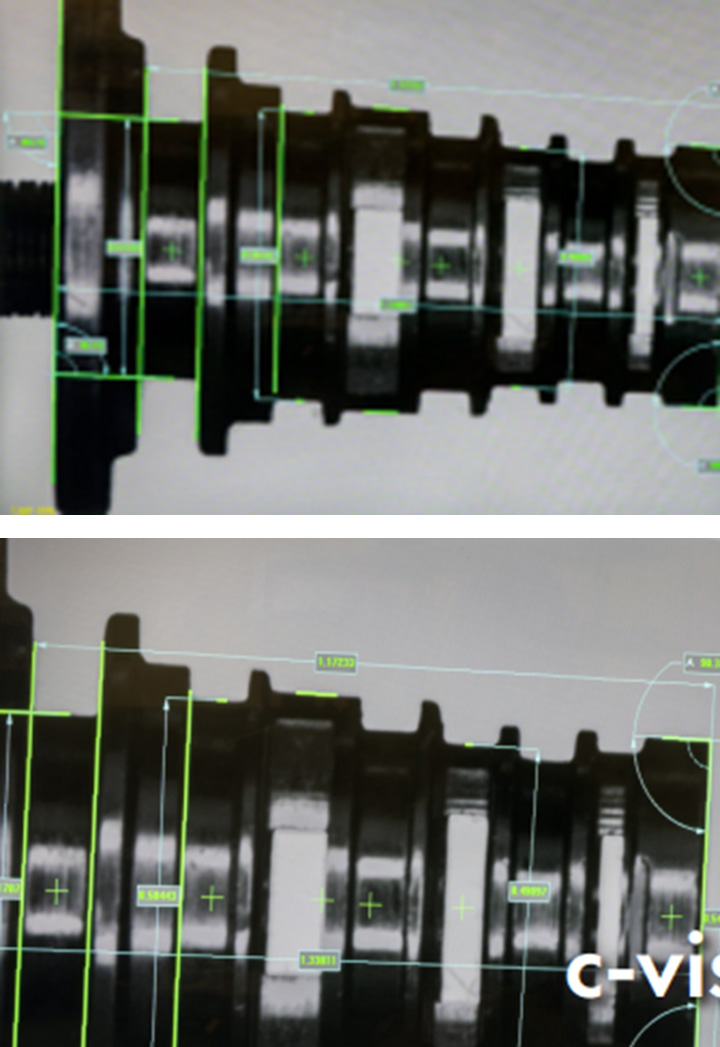

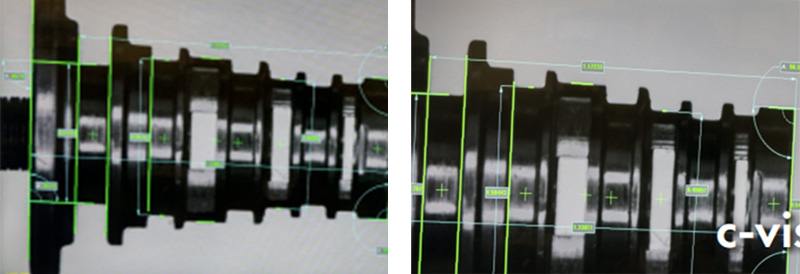

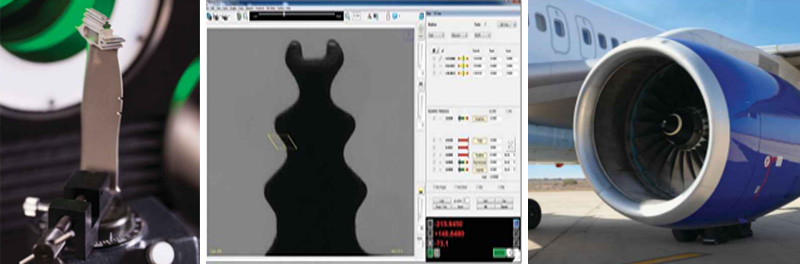

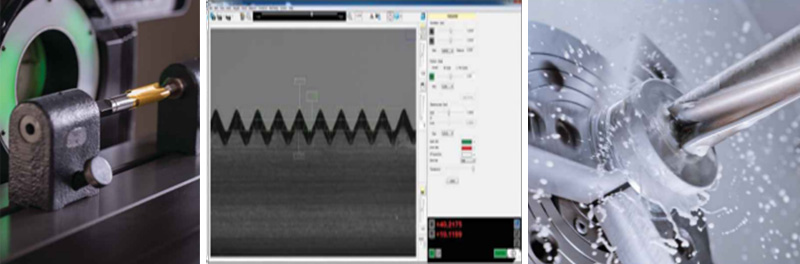

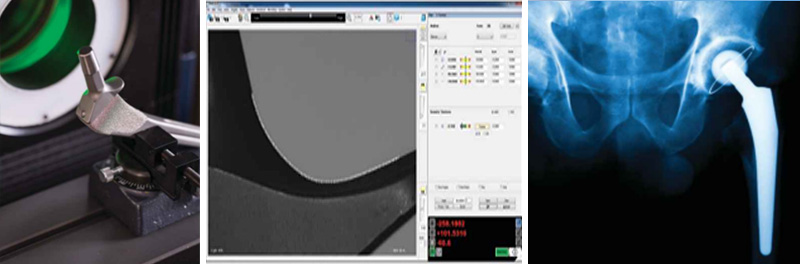

넓은 영역(Field of View)을 테이블 이동 없이 한 번에 캡처할 수 있습니다.

디지털 메가픽셀 카메라로 전체 시야를 한 번에 캡처한 이미지는 화상 처리 시스템에 의해 내부의 수십 개 형상을 동시에 측정하며, 그 결과를 출력합니다. 이를 통해 측정 속도가 크게 향상되어 높은 생산성을 제공합니다.

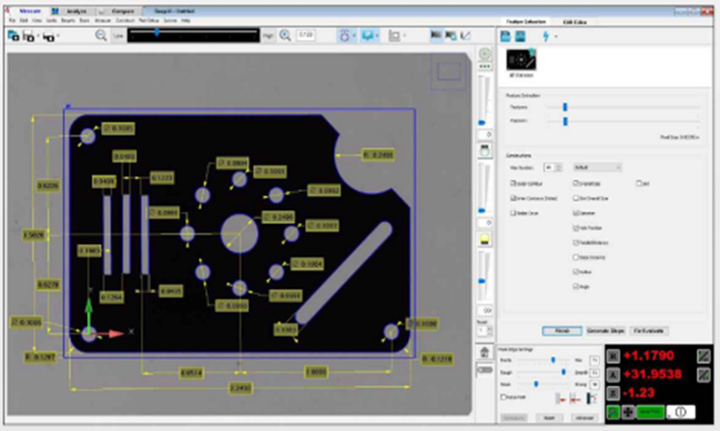

측정 탭을 선택하면 선택된 모드에 따라 다양한 측정 작업을 수행

• 프로그램 모드 : 자동 측정을 위한 루틴을 생성하며, 이는 부품 측정 과정에서 자동으로 작성되거나 CAD 파일을 활용하여 구성할 수도 있습니다.
• 실행 모드 : 사전에 설정된 루틴 조건에 따라 부품을 자동으로 측정하고, 그 결과를 Pass/Fail로 출력합니다.

복잡한 GD&T 요구사항을 보다 신뢰성 있게 처리

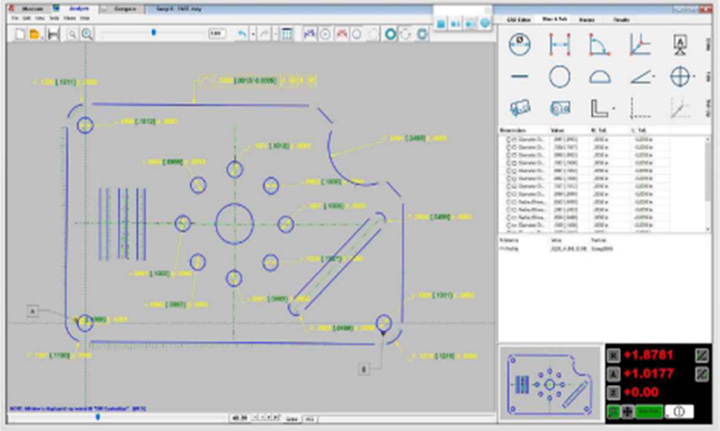

Measure-X Analyze는 윤곽도 및 위치도 공차 등 까다로운 GD&T 요구사항을 신뢰성 있게 처리할 수 있습니다. 특히 기준 형상의 크기로 인해 형상과 기준 좌표계 간 변동성이 발생하는 경우에도 안정적인 측정이 가능합니다.

분석 결과는 컬러로 구분된 편차 위스커(Whisker)를 포함한 직관적인 그래픽으로 표시되며, CAD 모델상의 GD&T 콜아웃을 통해 강력한 시각화 및 리포팅 기능을 제공합니다.

Measure-X와의 완벽한 연동을 통해 측정 효율성을 향상시키고, 부품 품질과 규격 적합성에 대한 보다 깊이 있는 인사이트를 제공합니다.

프로그램에서 자동 측정이 진행되는 동안, 측정 형상이 특정 조건을 만족할 경우 해당 이미지를 지정한 폴더에 자동으로 저장할 수 있습니다. 또한 동일 형상이 규칙적 또는 불규칙적으로 반복 배열된 경우에도 적용 가능하며, Mirror Copy 기능도 제공합니다.

측정 결과를 도면과 함께 그래픽 형태로 즉시 출력할 수 있으며, 데이터 정보와 라벨 및 치수를 함께 표시할 수 있습니다.

적색, 황색, 녹색 등의 Color 표시를 통해 측정값의 공차 영역내 분포상태를 직관적으로 확인할 수 있습니다.

Measure-X로 측정된 Data 를 불러와 Original CAD Data와 비교∙분석하는 프로그램입니다.

2차원 자유 곡선의 형상 (Profile) 분석 및 기타 GD&T(기하공차) 분석이 용이합니다.
