- 측정의 사각지대 즉, 광학 렌즈로 확인하기 어려운 측면 구멍(Side Hole), 언더컷(Undercut), 또는 깊은 홈의 바닥면을 터치 프로브를 통해 물리적으로 정밀하게 측정할 수 있습니다.
- 측정 형상에 따라 부품을 반복적으로 이동시키거나 여러 대의 장비를 사용할 필요가 없습니다. 단 한 번의 셋업으로 광학 측정과 접촉 측정을 동시에 수행하여 검사 시간을 단축하고, 공정 효율성을 향상시킵니다.
- 서로 다른 센서에서 획득한 데이터를 하나의 3차원 좌표계에서 통합 관리함으로써, 부품 전체의 기하학적 공차(GD&T)를 일관되게 분석할 수 있습니다.
HOME > >
개요
오늘날 제조 현장의 부품들은 점점 더 정밀해지고, 형상 또한 복잡해지고 있습니다. 전통적인 비디오 측정기(Video Measuring Machine)는 우수한 광학 성능을 자랑하지만, 카메라 렌즈가 물리적으로 접근할 수 없는 영역이나 보이지 않는 부분, 그리고 수직면의 단차 등을 측정하는 데에는 한계가 있었습니다. OGP 멀티센서 3차원 측정기는 이러한 한계를 극복하기 위해 개발되었습니다. 정밀한 비접촉식 3차원 Vision 시스템에 접촉식 프로브 (Touch Probe) 또는 Laser sensor를 단일 시스템과 소프트웨어에 완벽하게 통합한 혁신적인 솔루션입니다.
멀티센서 시스템은
OGP SmartScope E-Series는 멀티센서 기술의 대중화를 선도하는 모델로, 검증된 광학 기술에 고정밀 터치 프로브를 결합하여 귀사의 품질 관리 수준을 한 단계 더 향상시켜 드립니다.

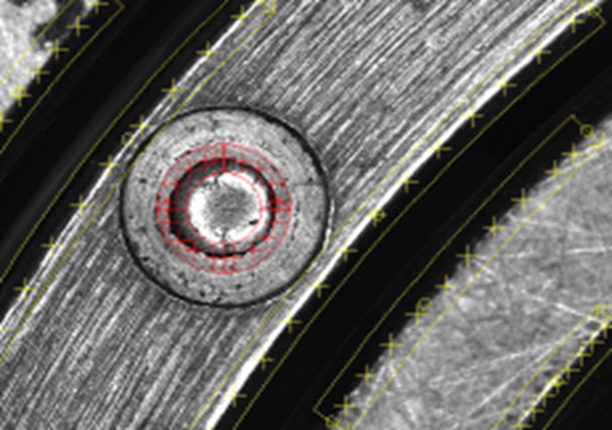

Video System
+

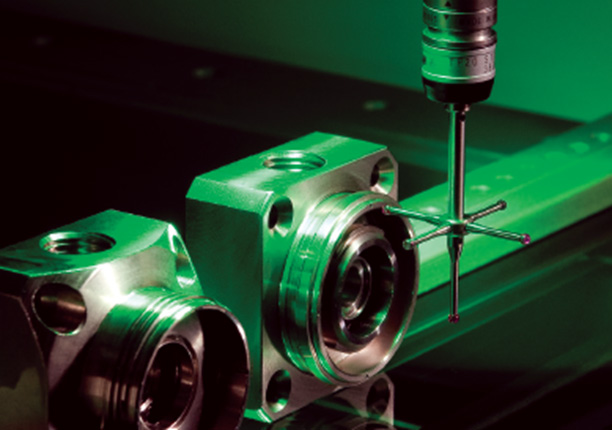

Touch Probe System
+

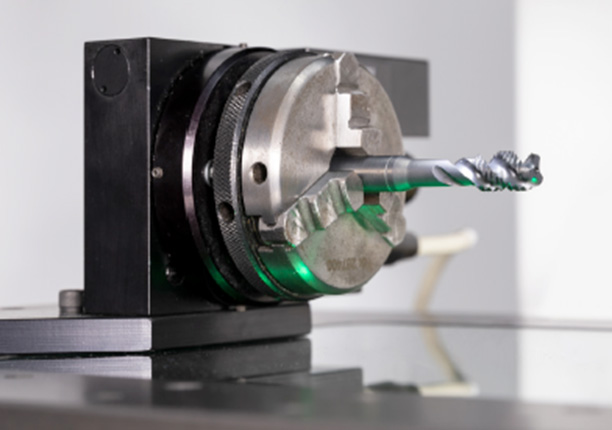

Rotary Indexers
핵심기술

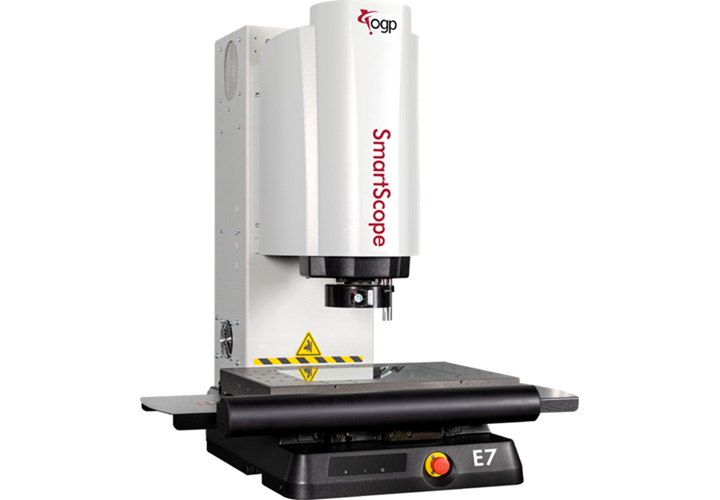

본체 (E7 Main Body)
E7 모델은 소형 벤치탑 장비로서의 효율성을 극대화하기 위해 본체를 고강성 알루미늄 주물 베이스를 채택함
- 열 변형 최소화 : 특수 열처리된 알루미늄 주물은 경량이면서도 높은 강성을 가지며, 온도 변화에 따른 복원력이 우수
- 진동 감쇄 설계 : 소형 부품 측정 시 발생할 수 있는 미세 진동을 효과적으로 흡수할 수 있도록 구조 해석(FEA)을 기반으로 설계
- 공간 활용성 : 테이블 위에 설치 가능한 콤팩트한 크기를 갖추면서도, 기계적 직교성을 정미하게 유지하여 제한된 공간에서도 최상의 성능을 발휘함
- 측정범위(XYZ) : 250 x 150 x 200mm
Option : X=300mm

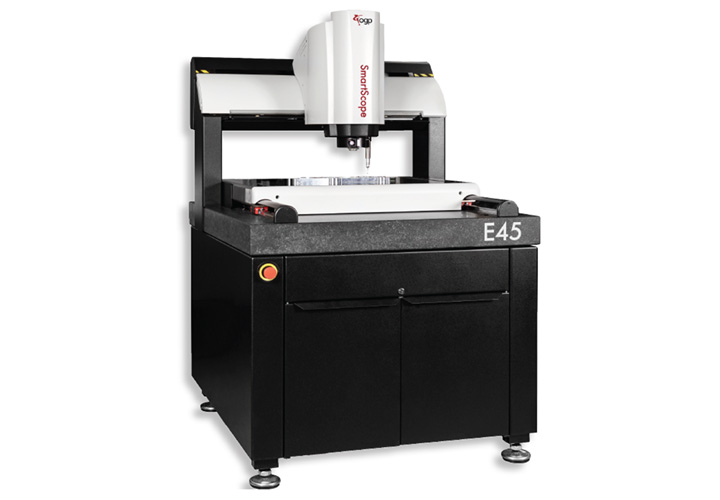

본체 (E45 Main Body)
E45 모델은 온도 변화에 민감하지 않고 진동 흡수력이 탁월한 천연 화강암(Granite)을 베이스로 채택함. 이는 장시간 가동 시에도 장비의 기하학적 변형을 방지하며, 공장 바닥에서 발생하는 미세 진동 환경에서도 안정적인 측정 좌표를 유지함
- 뛰어난 내구성 / 신뢰성 : 대형 화강암 구조가 장비의 중심을 견고하게 지지하여, 대형 부품 측정 시 축 이동에 따른 무게 중심 변화에도 본체의 뒤틀림을 효과적으로 억제
- 환경 적응력 : 외부 온도가 변해도 치수 변화가 거의 없는 화강암의 특성 덕분에, 별도의 항온실이 아닌 일반 현장 환경 에서도 일관된 측정데이터를 제공
- 측정범위(XYZ) : 500 x 450 x 200mm
Option : Y=610mm, Z=300mm
광학 Fixed Lens System

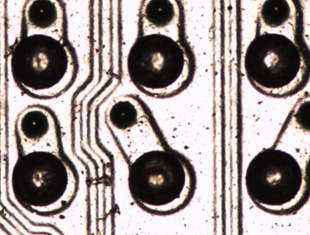

| Fixed Lens Color Camera | Zoom Lens Color Camera |
|---|---|
영상 화질, 일관성, 속도 우수 |
배율 변환의 편리성 우수 |
| Fixed Lens | Zoom Lens | |
|---|---|---|
| Convenient | Lower | High |
| Quality | High | OK |
| Speed | High | Medium-Low |
| Cost | Varies | Varies |
| Consistency | High | Low |
광학계 : IntelliCentric™ 광학 + VIRTUAL ZOOM™
- IntelliCentric 광학 시스템은 Motorized Zoom 광학과 대비되는 개념으로 구동 부품을 완전히 배제한 Fixed lens 구조를 채택했습니다. 따라서 렌즈가 상하로 이동하는데 따른 기계적 마모나 동심 축 오차의 가능성을 원천 차단합니다.
- VIRTUAL ZOOM™ : 단순히 이미지만 크게 키우는 일반적인 디지털 줌과는 달리 배율을 높이더라도 측정 해상도와 성능이 함께 향상되어, 미세한 형상도 놓치지 않는 선명한 이미지를 제공합니다.
- Full Telecentric: 왜곡 없는 완벽한 시야**
전체 배율 범위에서 완전 텔레센트릭 (Full Telecentric) 특성을 유지합니다. 따라서 카메라 시야 전체 범위내에서 왜곡 현상이 거의 없기 때문에, 화면 중심부는 물론 가장자리에서도 매우 정밀하고 일관된 측정 결과를 제공합니다.

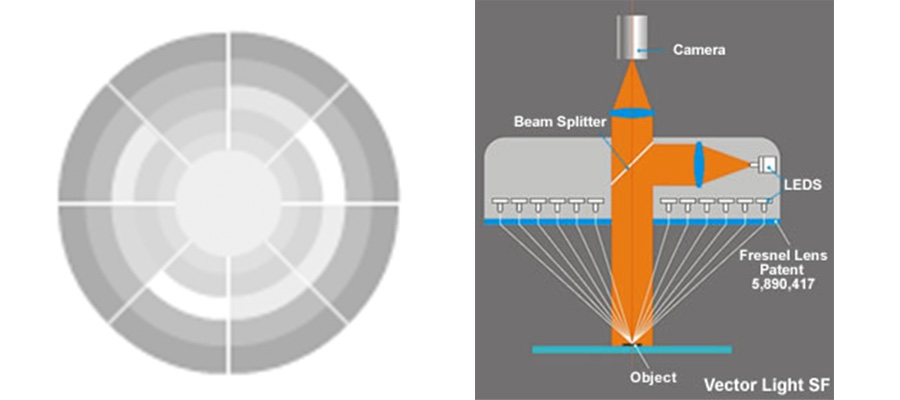

조명장치
- LED 표면 반사 조명 (동축)
- LED 윤곽 조명 (배후)
- LED 환형 특수 조명 (표면)
8분할 부분 집중 조명
6링에 의한 조사각도 변환조명
- Edge부위가 두께가 있어서 Chamfer가 진 경우
- 검출 하려는 부위가 Round진 경우, 링 조명의 조사 각도 및 집중 조명으로 Edge 를 선명하게 만들어 정밀한 측정을 가능케 함

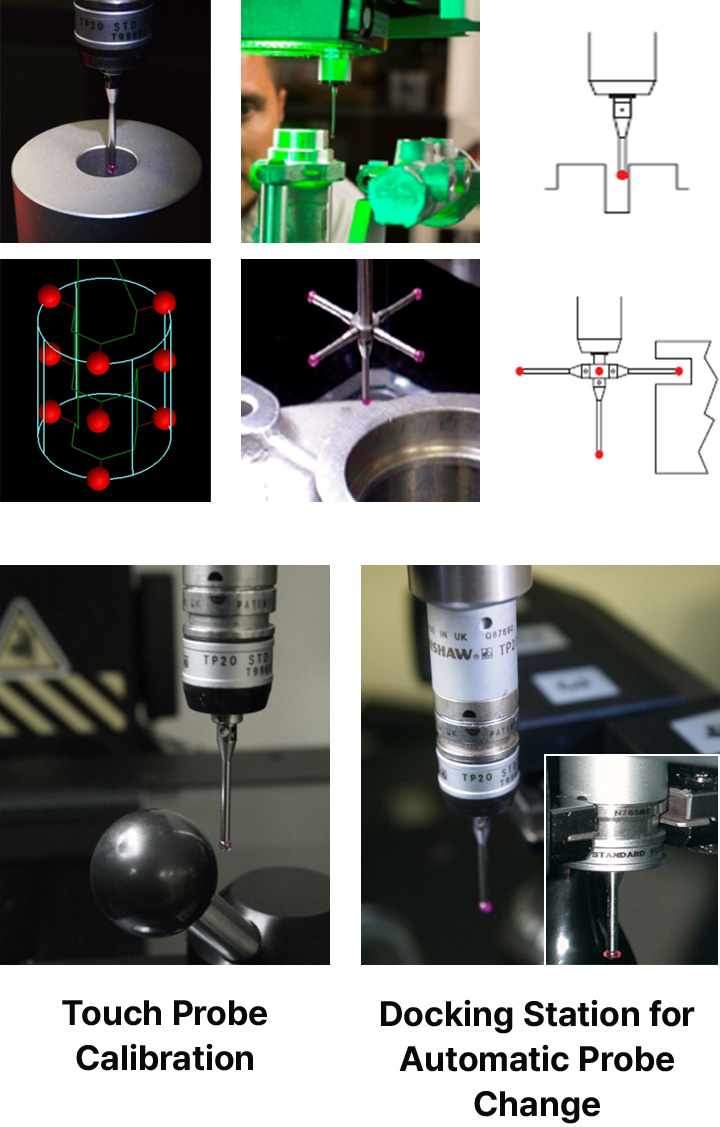

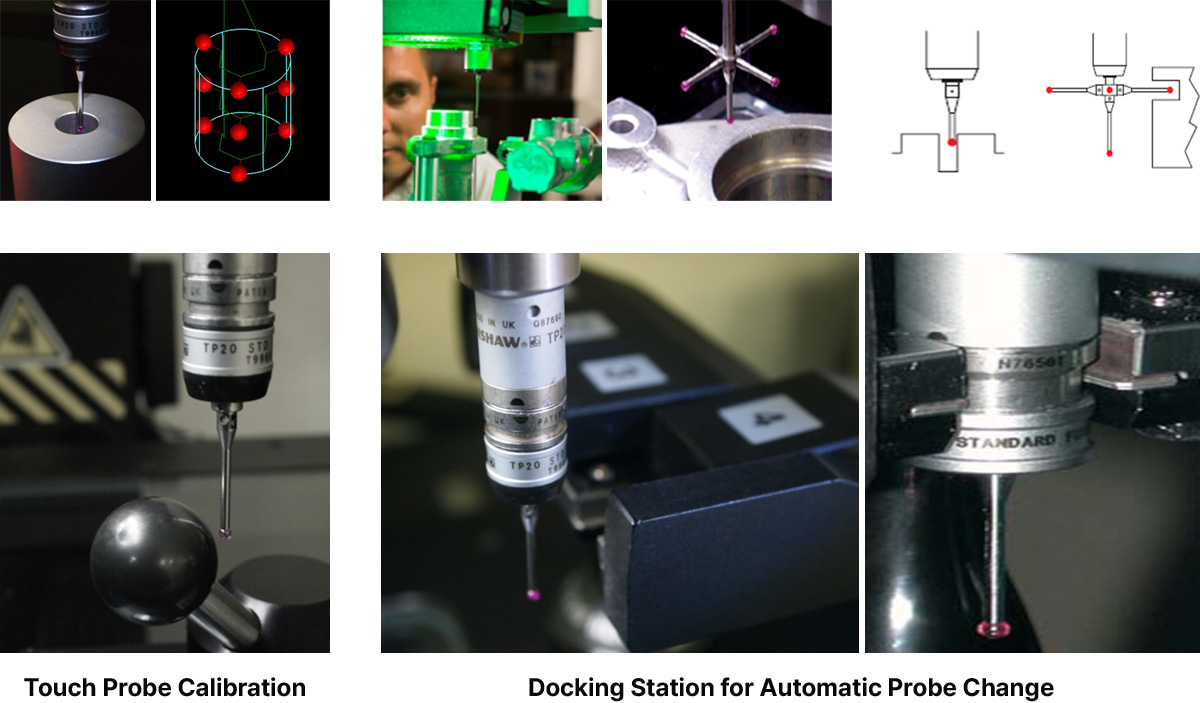

Touch Probe (Option)
카메라의 비 접촉 방식으로 탐침이 불가능하거나 불편한 제품의 형상 (예: 원통 표면으로부터 특정 거리의 내경/외경, 언더컷 (Undercut), 또는 깊은 홈의 바닥면 탐침) 측정에 사용됨

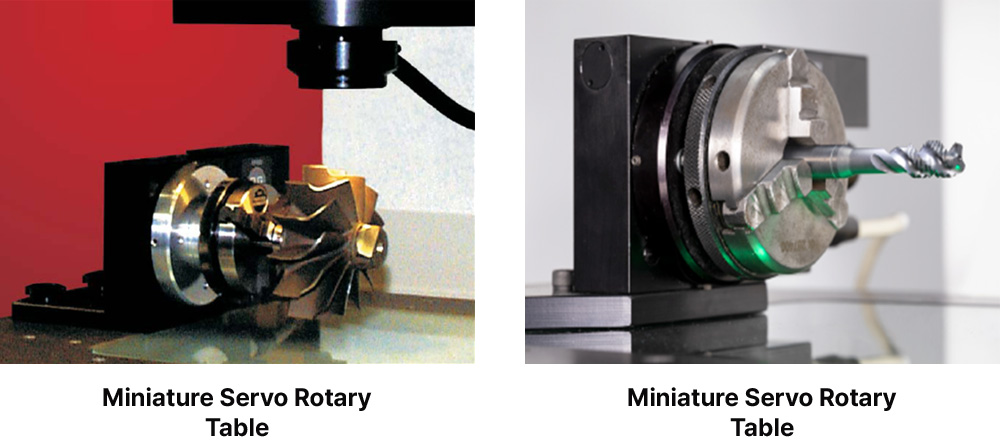

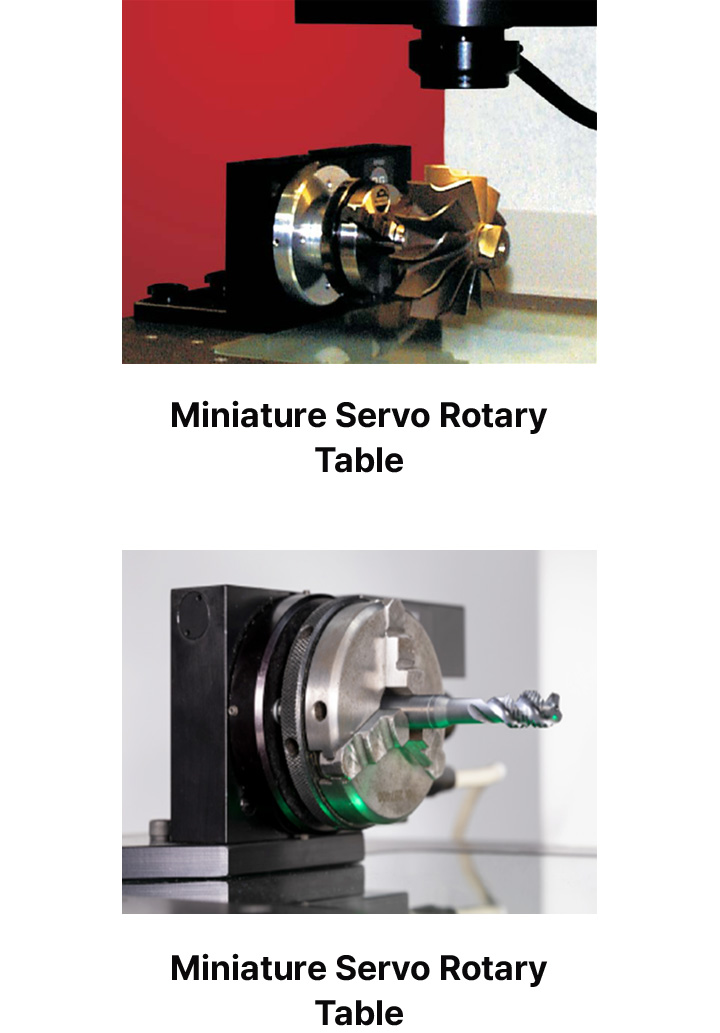

Rotary Indexers (Option)
Software
Measure-X 기본 측정 Software UI

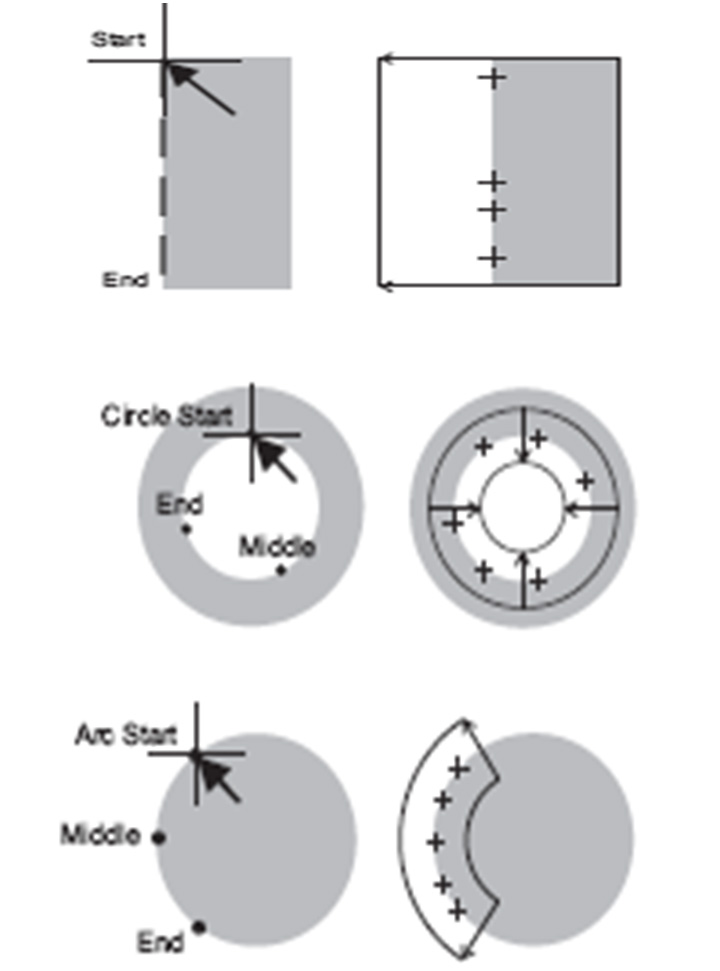

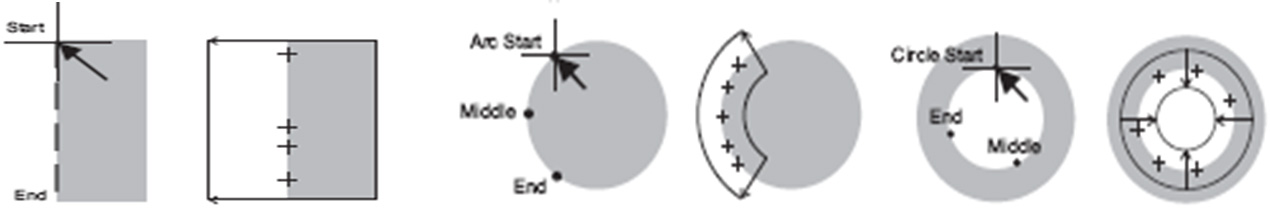

쉽고 편리한 형상 자동 감지기 (Feature Finder)
선 측정의 경우, 시작 점부터 끝점까지 마우스를 드래그하여 범위만 설정하면 자동으로 형상을 감지하여 측정이 완료됩니다.
원 또는 호 측정의 경우에는 원주 상의 3점만 마우스로 지정하면 자동으로 형상을 인식하여 측정이 완료됩니다.

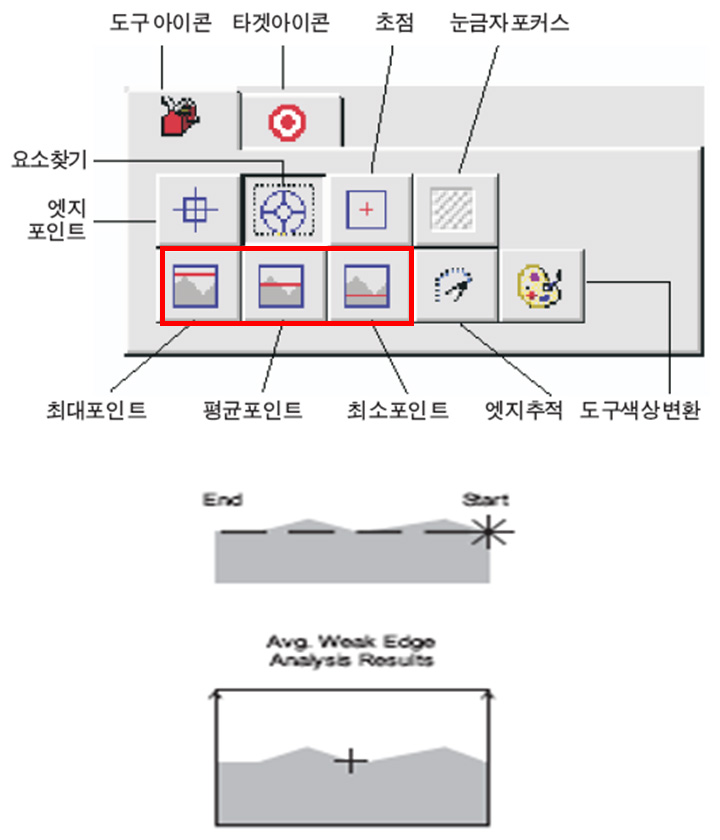

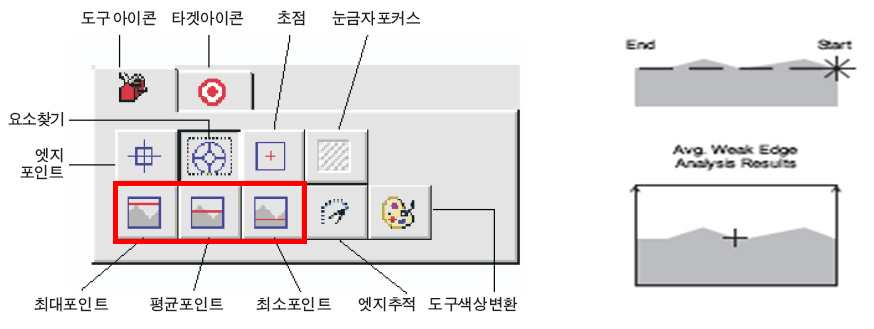

MIN/AVG/MAX 점 측정 도구
마우스를 이용해 일정 범위를 드래그하여 설정하면 해당 범위 내의 Edge를 자동으로 분석하여 최소/평균/최대 점을 정의해줍니다.

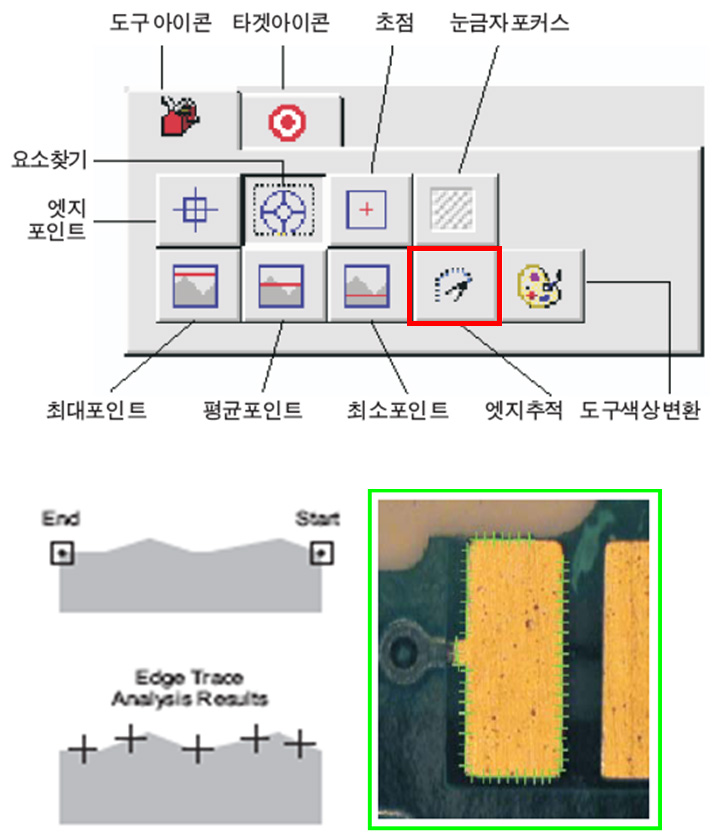

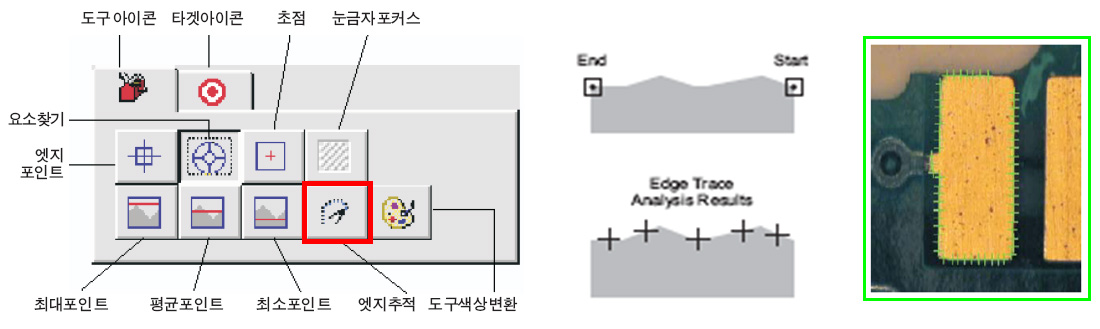

Edge Trace Tool (경계 추적 도구)
마우스를 이용해 시작점과 끝점을 설정하면, 해당 범위 내 Edge를 따라 자동으로 측정이 수행됩니다.
측정 결과는 Graphic 도면과 XYZ Data Points로 출력되며, CAD 파일로 저장되어 Reverse Engineering (역설계) 목적으로 활용됩니다.

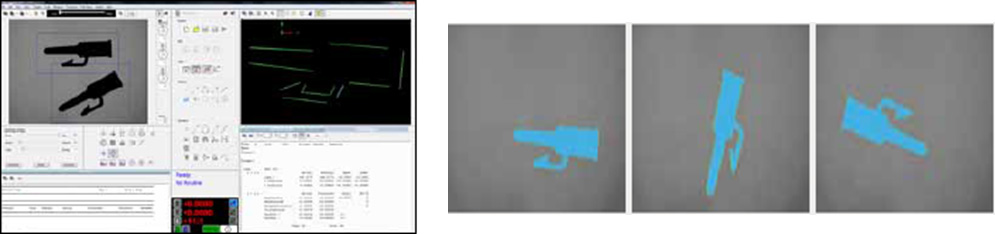

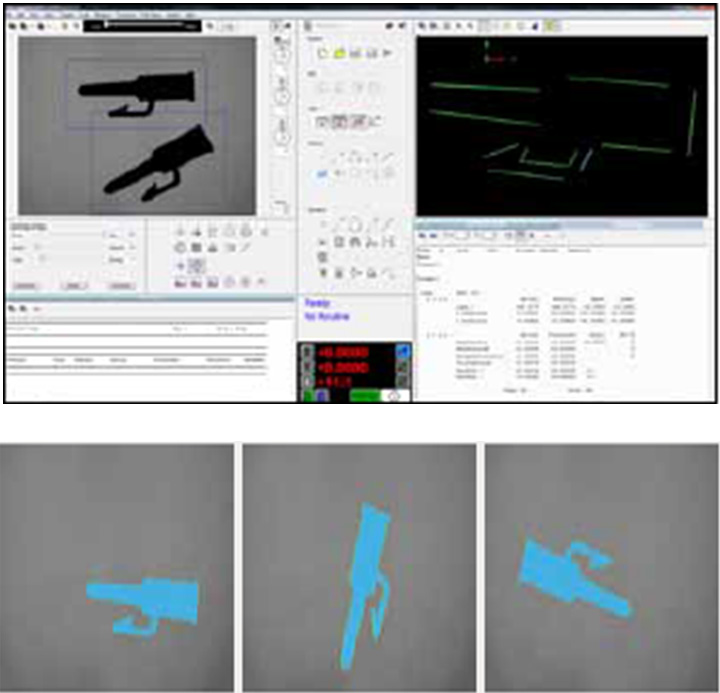

면적 중심 검출 및 Auto Correlate (Area Processing)
Area Processing 기법을 사용하여 스테이지에 부품을 올려놓고 프로그램을 실행하면 Software가 자동으로 형상을 인식하여 측정을 수행합니다.
별도의 수동 Align 작업이나 특별한 Jig는 필요하지 않습니다.

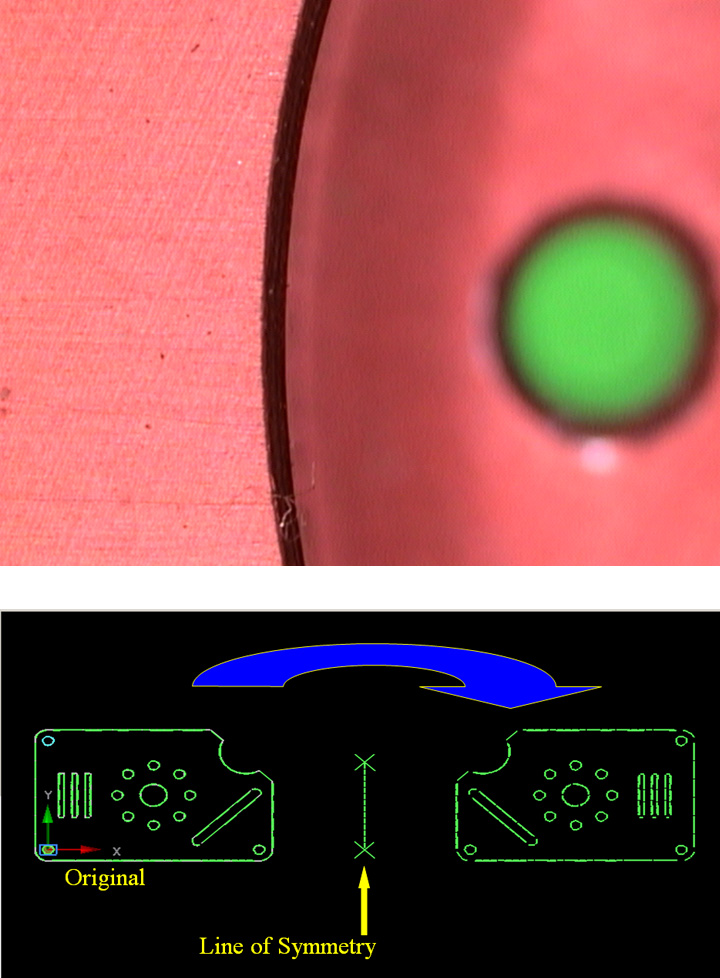

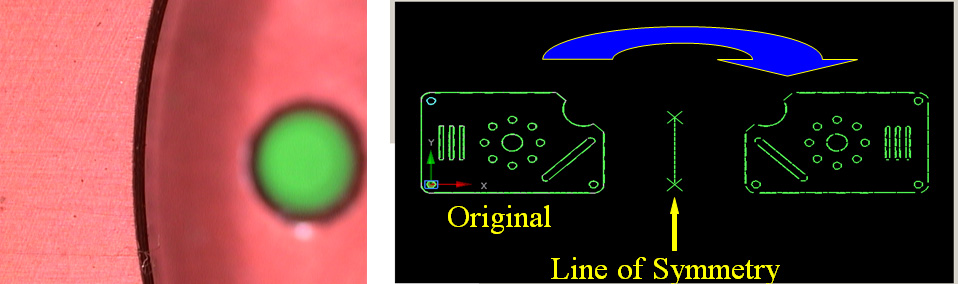

자동 이미지 저장 및 대칭 복사 기능
프로그램에서 자동 측정이 진행되는 동안, 측정 형상이 특정 조건을 만족할 경우 해당 이미지를 지정한 폴더에 자동으로 저장할 수 있습니다. 또한 동일 형상이 규칙적 또는 불규칙적으로 반복 배열된 경우에도 적용 가능하며, Mirror Copy 기능도 제공합니다.

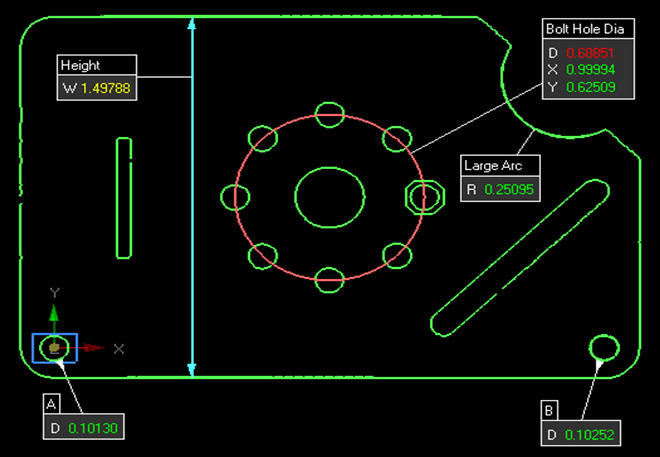

측정 결과의 다양한 출력 (그래픽, 라벨, 치수)
측정 결과를 도면과 함께 그래픽 형태로 즉시 출력할 수 있으며, 데이터 정보와 라벨 및 치수를 함께 표시할 수 있습니다.
적색, 황색, 녹색 등의 Color 표시를 통해 측정값의 공차 영역내 분포상태를 직관적으로 확인할 수 있습니다.

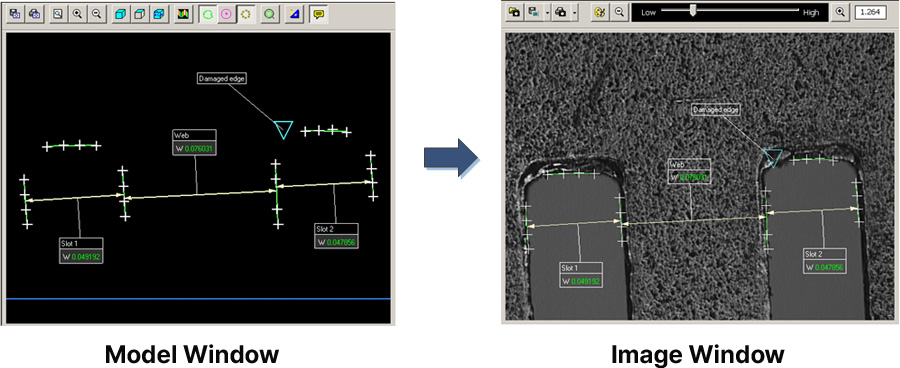

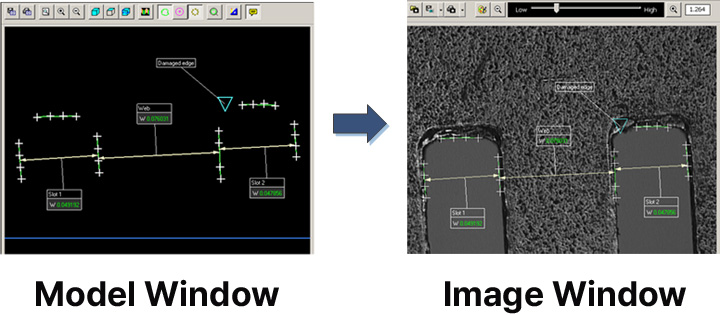

Live Image에 측정 결과 Graphic을 오버레이 비교

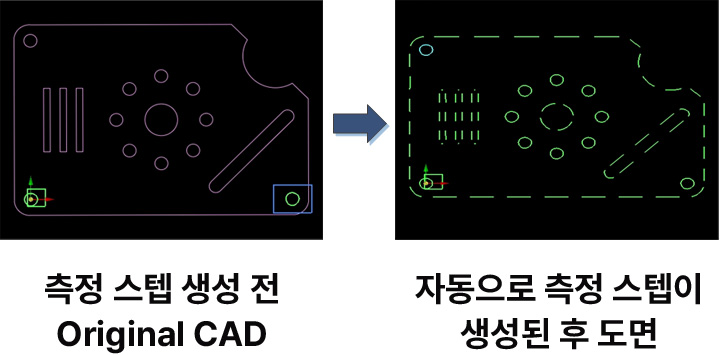

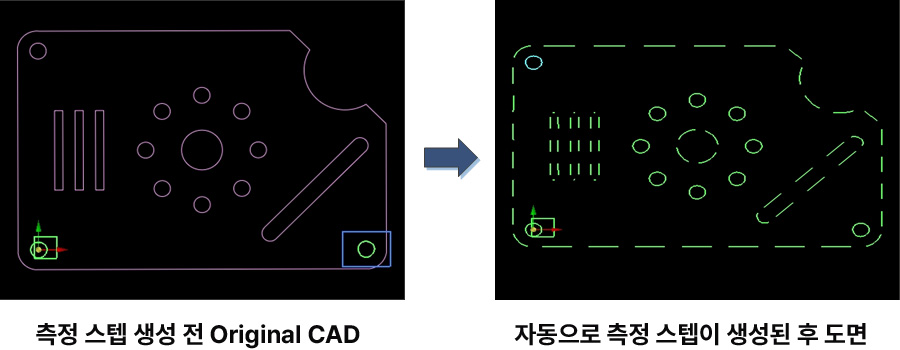

CAD 기반 프로그래밍 (Option)
CAD Data 를 불러와 측정할 형상과 몇 가지 Parameter 만 설정하면, 별도의 프로그래밍 과정 없이 자동으로 검사가 수행되고 결과가 출력됩니다.
출력된 Data 를 기반으로 Original CAD Data 와 비교 분석할 수도 있습니다. (옵션: MeasureFit 프로그램 구매 시 사용 가능)

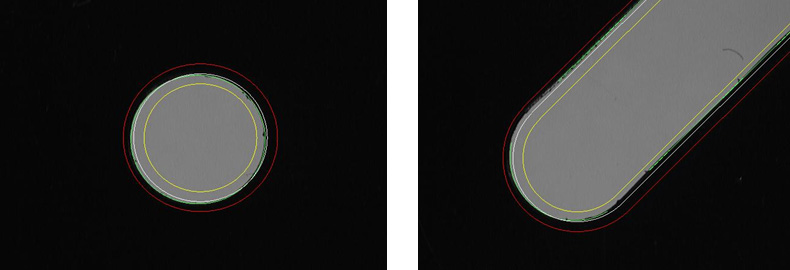

CAD 기반 데이터와 실 이미지 비교 검사
적/황색선 : 상/하한 공차
백색선 : Original CAD
제품 형상의 Live Image를 띄운 상태에서 CAD 파일을 불러와 공차를 적용하면, 실 제품 형상과 Overlay 시켜 Visual 로 간단히 비교 검사가 가능합니다.

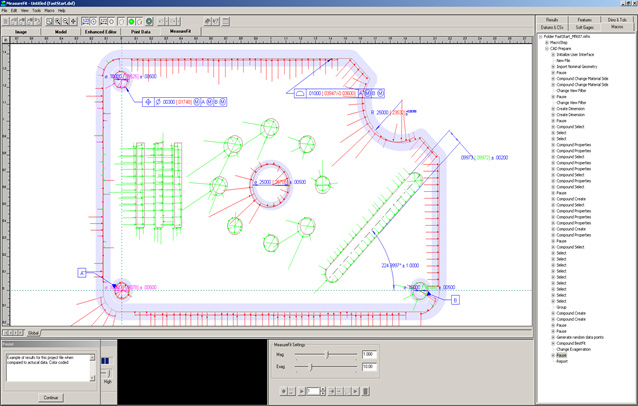

Evolve SmartProfile 2D (윤곽 분석)
Measure-X로 측정된 Data 를 불러와 Original CAD Data와 비교∙분석하는 프로그램입니다.
2차원 자유 곡선의 형상 (Profile) 분석 및 기타 GD&T(기하공차) 분석이 용이합니다.

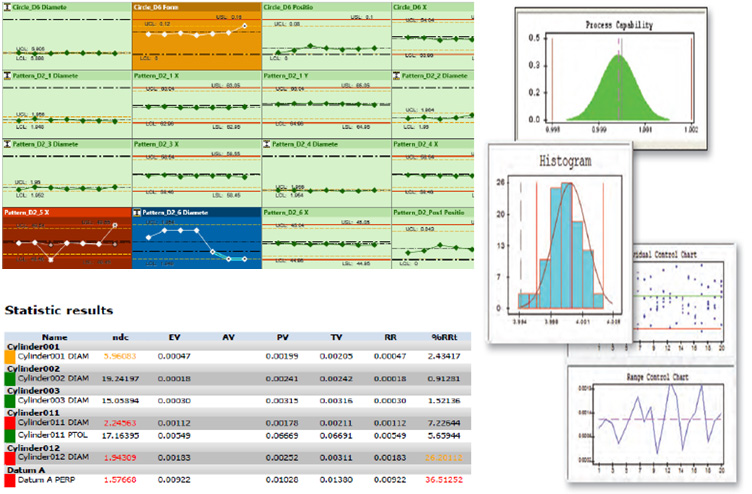

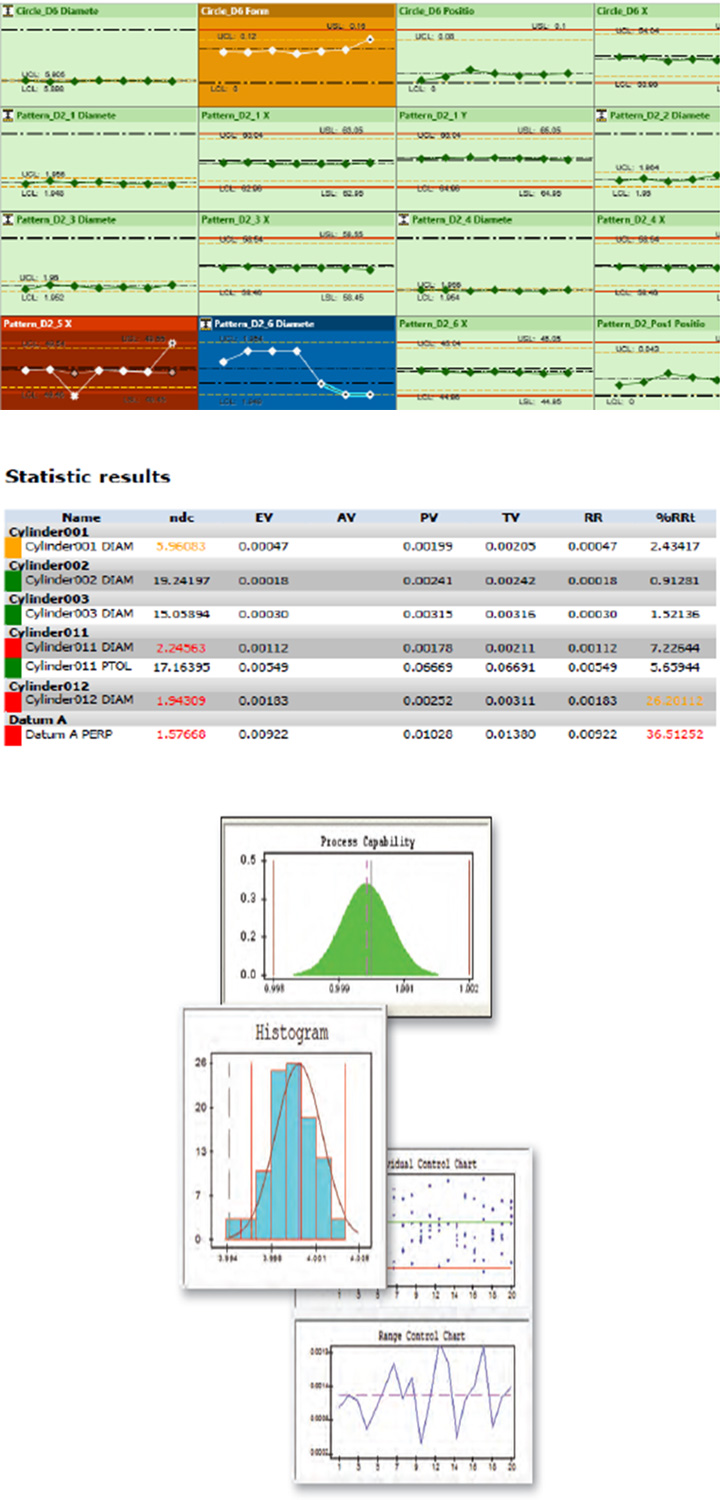

Evolve SPC (통계처리)
Measure-X로 측정된 Data가 Real Time으로 Evolve SPC 프로그램의 데이터 베이스로 전송∙저장되며, 이를 기반으로 다양한 통계 분석을 손쉽게 수행할 수 있습니다.
3D SmartShape

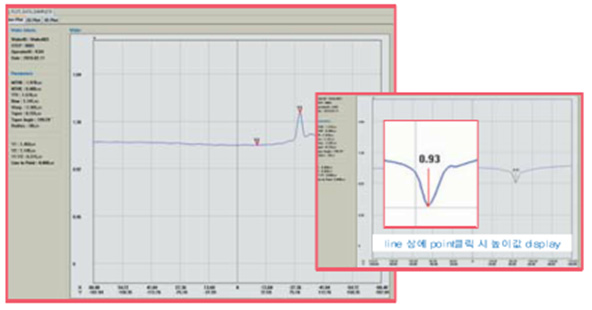

| 2D Line Profile 분석 |
|---|
|
 |

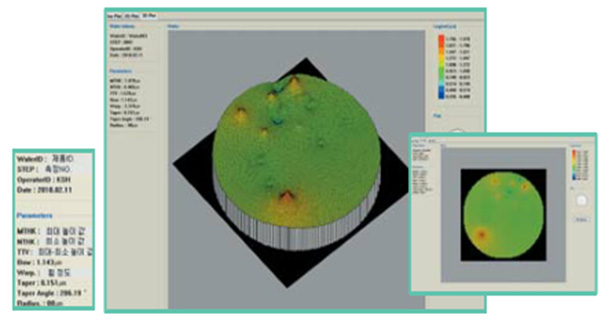

| 3D 입체 분석 |
|---|
|
 |

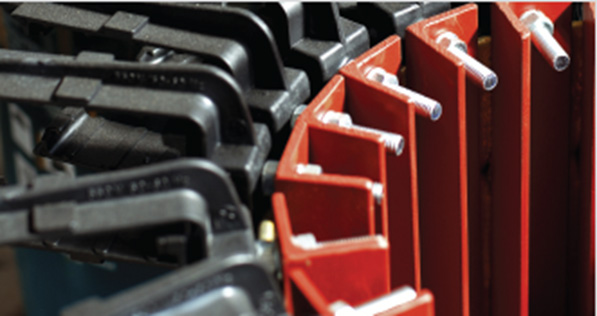

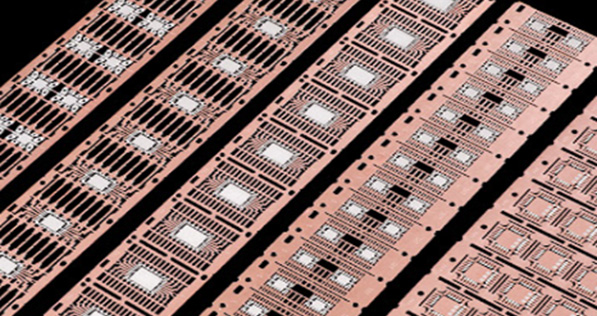

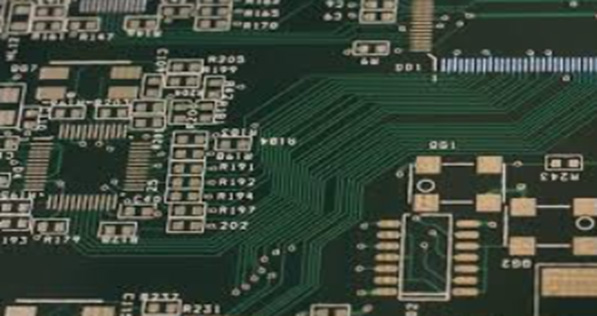

적용분야
